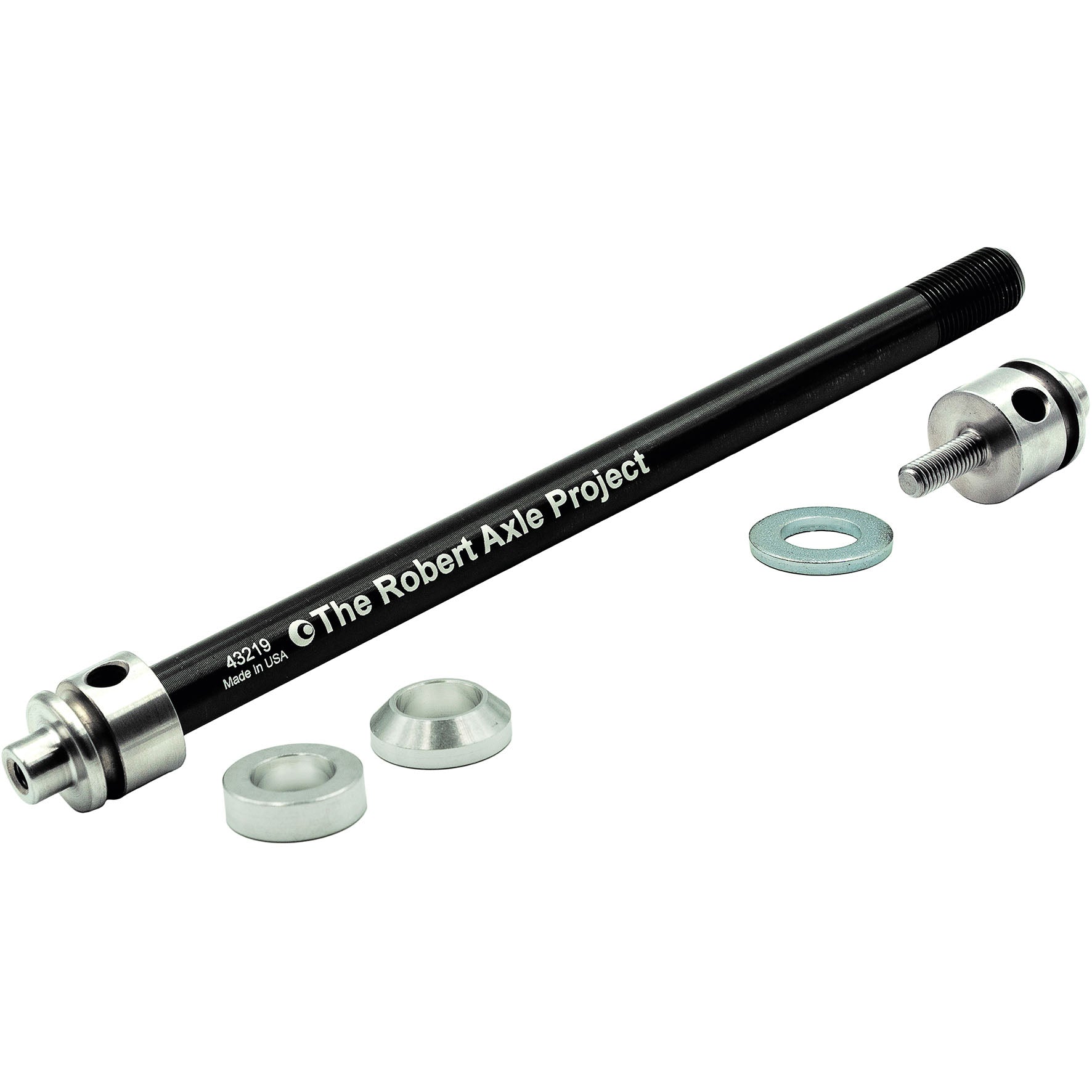

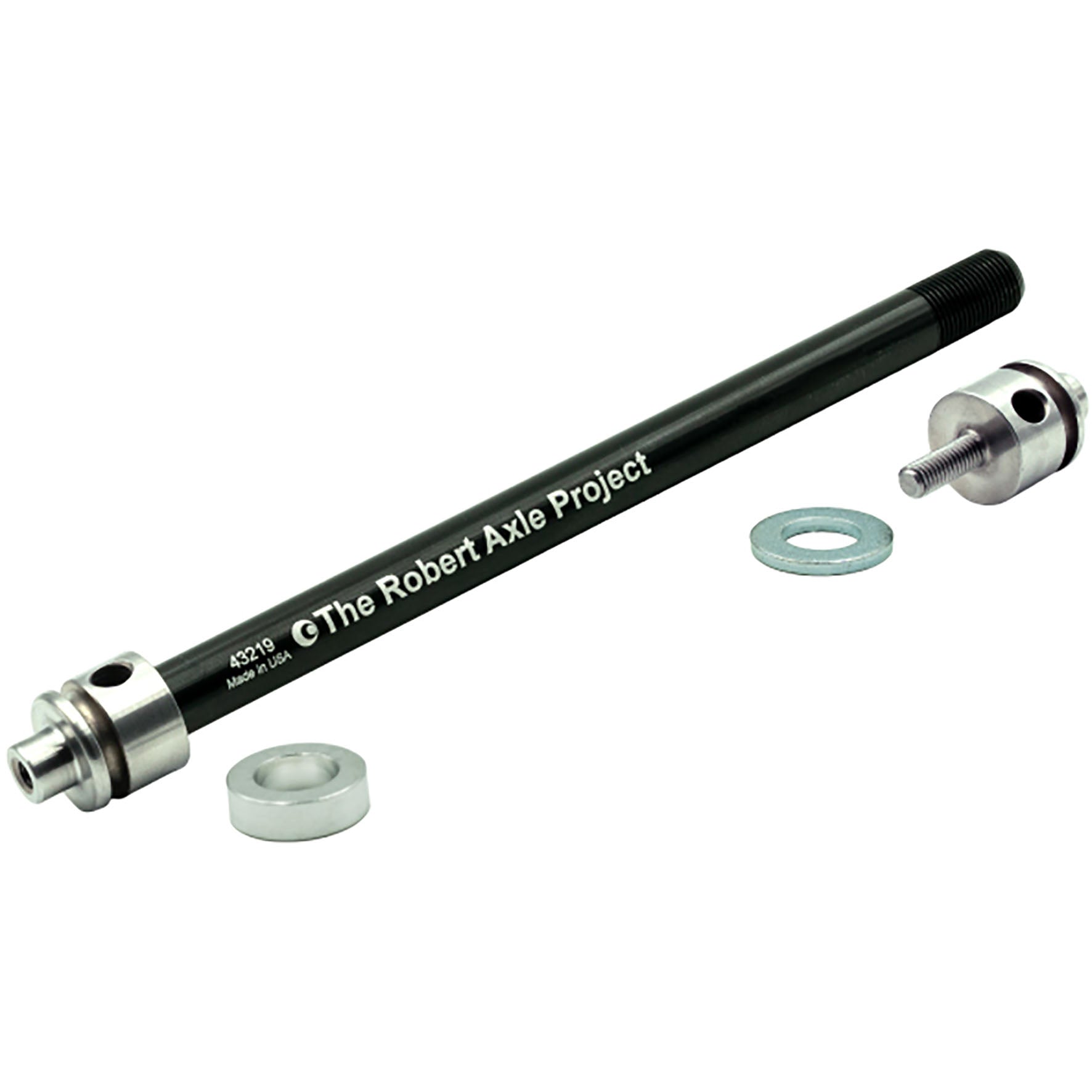

FollowMe Steckachse Robert Axle project
Auswahlmöglichkeit:
- Gewindeneigungen:
- M12 x 1.0
- M12 x 1.5
- M12 x 1.75
- Länge Achse in mm:
- 154/160/167
- 160/167/172
- 169/176/184
- 142/148
- 159/162/165
- 169/172/178
- 176/182/188
- 167
- 174/180
- 192/198
- Benutzung mit und ohne FollowMe-Tandem möglich
- Kein Spezialwerkzeug erforderlich
- Einfacher Einbau mit 5 mm Innensechskant/Inbusschlüssel
Immer mehr Familien setzen auf die Lösung von FollowMe: Selbst fahren oder gezogen werden. mit den neuen FollowMe Axles steht jetzt eine große Bandbreite passgenauer Adapterachsen zur Verfügung, welche die Montage des FollowMe-Tandems am Zugrad zu einem Kinderspiel machen.
|
Bezeichnung |
Außendurchmesser |
Innendurchmesser |
Steigung |
Abstand zw. 10 Gewindegängen |
|
M 12×1 |
12 mm |
11 mm |
1 mm |
10 mm |
|
M 12×1,5 |
12 mm |
10,5 mm |
1,5 mm |
15 mm |
|
M 12×1,75 |
12 mm |
10,2 mm |
1,75 |
17,5 mm |
Viele unterschiedliche Rahmenformen und Nabenklemmbreiten, daraus resultierende verschiedene Achslängen und auch noch unterschiedliche Gewindesteigungen führen zu einer ungeheuren Vielfalt von verschiedenen und untereinander inkompatiblen Modellen von Steckachsen.
Am einfachsten vergleichen Sie die aktuell bei Ihnen verbaute Steckachse nach Art, Länge und Größe und wählen dann das passende Modell von FollowMe.
- Bitte bauen Sie Ihre aktuelle Steckachse aus. Bei der Auswahl einer Ersatzachse ist bei der Achslänge eine Abweichung von +/- 2 mm tolerierbar. Das Gewinde muss auf jeden Fall das gleiche wie bei Ihrer Originalachse sein (Durchmesser und Steigung).
- Bestimmen Sie die Gewindesteigung. Die Steigung eines Gewindes ist der Abstand zwischen zwei Gewindegängen. Das ist gleichzeitig auch der Weg in Millimeter, den die Achse beim Ein- oder Ausschrauben bei einer vollständigen Umdrehung in axialer Richtung zurücklegt. Manchmal wird die Gewindesteigung auch mit der Abkürzung TP (englisch: thread pitch) oder nur P angegeben. Bei Steckachsen übliche Steigungen sind 1,0 mm sowie 1,5 mm und 1,75 mm.
- Bestimmen Sie die Achslänge: Messen Sie dazu von der Innenseite des Kopfes bis zum Ende der Achse. Die notwendige Achslänge wird durch die Summe aus der Nabenbreite und der Dicke der Ausfallenden vorgegeben. Bitte nicht verwechseln mit Einbaubreite oder Klemmbreite: Unter der Einbau- oder Klemmbreite versteht man die Breite der Nabe bzw. den inneren Abstand zwischen den Ausfallenden des Rahmens oder der Gabel. Die gängigsten Klemmbreiten für Hinterräder von Mountainbikes mit Steckachsen sind 142 und 148 mm.
